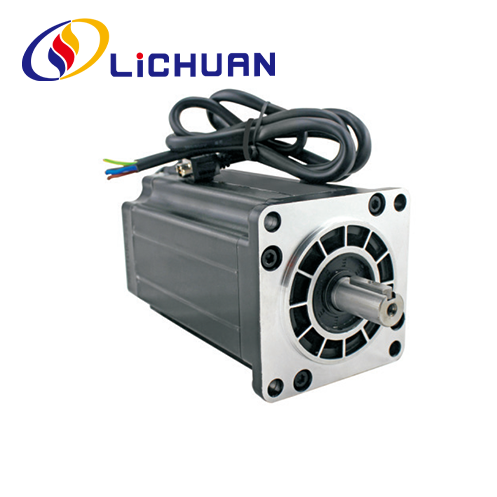

110 Series 3 Phase Nema42 Ditutup Loop Stepper Motor
LICHUAN® minangka pimpinan profesional China 110 Series 3 Phase Nema42 Closed Loop Stepper Motor produsen kanthi kualitas dhuwur lan rega sing cukup. Sugeng rawuh kanggo hubungi kita.
Kirim Pitakonan
Deskripsi Produk
Kualitas tinggi 110 Series 3 Phase Nema42 Closed Loop Stepper Motor ditawakake pabrikan China LICHUAN®. Tuku 110 Series 3 Phase Nema42 Closed Loop Stepper Motor sing berkualitas langsung kanthi rega murah.
110 seri 3 phase Nema42 motor stepper loop tertutup, panggunaan bahan mentah berkualitas tinggi lan baja silikon magnet permanen standar dhuwur, kanthi encoder presisi tinggi 1000-line, rampung ngatasi masalah langkah motor stepper loop terbuka, nalika nambah kanthi signifikan. kinerja dhuwur-kacepetan motor, Kanggo nggampangake upgrade program drive langkah-langkah dening-tradisional, abang biaya dibandhingake motor servo kanggo ngurangi luwih saka 50%. Dawane motor 161mm ~ 219mm, kisaran torsi: 12N.m ~ 20N.m, diameter poros motor 19mm. 110 seri 3 phase Nema42 loop tertutup motor stepper bisa cocog kanggo 3 jinis driver: RS485. Pembalap kontrol Canopen.Pulse.
Parameter Kinerja Listrik
| Item | Spesifikasi |
| Akurasi Sudut Langkah | ±5%(Langkah Lengkap) |
| Ketahanan Akurasi | ± 10% (20 ℃) |
| Akurasi Induktansi | ± 20% (1KHZ) |
| Suhu Munggah | 80° ℃ maks (dirating saiki, 2 fase daya) |
| Suhu sekitar | -20 ℃~* 50 ℃ |
| Ketahanan Isolasi | 100MQMin 500VDC |
| Kekuwatan Dielektrik | 500V AC 1 menit |
| Beban Radial sing diidini | 0.02mm Maks. (450gload) |
| Diijini Dorong Muat | 0.08mm Maks. (450gload) |
| Radial Max Beban | 220N (20mm saka permukaan flange) |
| Poros Max Beban | 60N |
| Serles | Langkah Sudut (") |
Dawane (mm) | Nyekel Torsi (N.m) | Urutane Saiki (A) |
Rotasi Inersia (g.cm²) |
Urutane Ketahanan (Q) |
Urutane Induktansi (mH) |
Pertandhingan sopir |
timbal kawat (No.) |
Bobot (kg) |
| LC110H3151 | 1.2 | 161 | 12 | 6.0 | 9720 | 1.89 | 8.34 | LCDA2260E | 3 | 6.6 |
| LC110H3185 | 1.2 | 185 | 16 | 6.4 | 13560 | 1.89 | 8.73 | LCDA2260E | 3 | 9.0 |
| LC110H3219 | 1.2 | 219 | 20 | 6.9 | 17400 | 1.859 | 7.26 | LCDA2260E | 3 | 11.1 |
Ndhuwur minangka produk perwakilan. Produk bisa disesuaikan!
Wangun lan ukuran instalasi (unit: mm)
Mode Poros Motor
| Model | poros Dhiameter (mm) |
poros Ekstensi (mm) |
Shaftt dawa (mm) |
| LC110H3151 | f19 | Alur kunci 6x 30 | 40 |
| LC110H3185 | f19 | Alur kunci 6x 30 | 40 |
| LC110H3219 | f19 | Alur kunci 6x 30 | 40 |
Diagram Wiring Motor
Warna Motor Wire
Definisi Encoder Warna Timbal
| 1 | kuning | EB+ |
| 2 | ijo | EB- |
| 3 | ireng | EA+ |
| 4 | biru | EA- |
| 5 | abang | +5 VCC |
| 6 | Putih | EGND |
Cathetan
1.Phases kudu disambungake kanthi bener nalika nyambungake motor lan Driver.
2. Generasi panas temenan saka motor bisa dumadi ing
kahanan driving beda. Suhu lumahing saka
motor diijini ngluwihi 85 ° C sajrone operasi.
3. Motor kudu dipanggonke dening rabbet instalasi ing
tutup ngarep motor, manungsa waé kudu mbayar ing kesalahan
cocog, lan concentricity antarane poros motor
lan beban kudu dikontrol kanthi ketat. motor stepper loop bisa cocog kanggo driver 3 jinis: RS485. Pembalap kontrol Canopen.Pulse.
Diagram Wiring Aplikasi
Sistem kontrol motor steppr sing lengkap kudu kalebu produk sing ditampilake ing ngisor iki
Kemasan Produk
Mesin Produksi Pabrik Lichuan
-
Mesin Ukir -
Peralatan Coating -
Serat pungkasan Marking Machine -
Mesin Screwing -
Mesin Testing -
Printer UV Kab
-
Mesin Solder Otomatis -
Nyekeli Torque Testing Machine -
Mesin Screw -
Mesin Oscillograph Kab
Aplikasi Industri
-
Lengan Robot -
Mesin Pemotongan Laser
-
Printing 3D -
Mesin CNC -
Otomatis Assertmbly -
Mesin Ukir
Hot Tags: 110 Series 3 Phase Nema42 Loop Stepper Motor Tertutup, China, Produsen, Pemasok, Pabrik, Disesuaikan, Digawe ing China, Murah, CE, Awet, Kualitas
