Driver Motor Stepper 2-phase Kanthi Teknologi Loop Tertutup

Low Price Quality 2-phase Stepper Motor Driver Kanthi Teknologi Loop Tertutup Ing Simpenan. LICHUAN® minangka Driver Motor Stepper 2 Fase Kanthi Produsen lan Supplier Teknologi Loop Tertutup ing China.

Kirim Pitakonan

Deskripsi Produk

LICHUAN® minangka Driver Motor Stepper 2 Fase Kanthi Produsen lan Supplier Teknologi Loop Tertutup ing China.

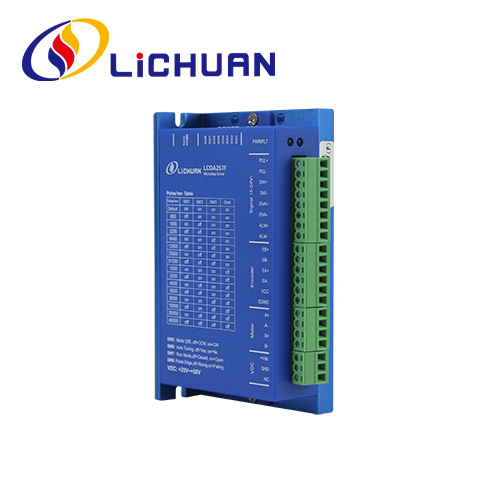

LCDA257E / LCDA257F nganggo chip DSP kontrol motor khusus lan teknologi kontrol servo paling anyar, ngrampungake masalah langkah sing ilang kanggo motor stepper loop mbukak, kanthi temenan nambah kinerja motor kanthi kacepetan dhuwur, nyuda generasi panas lan geter motor, nambah kacepetan pangolahan lan presisi mesin. , nyuda konsumsi daya. ditrapake kanggo 2 phase Nema23 motor stepper loop tertutup, trep kanggo nganyarke solusi driver stepper tradisional lan umume nyuda biaya.

Fitur LCDA257F

1. Range input tegangan: DC: 20V ~ 50V (disaranake 36V utawa luwih)
2. Saiki puncak maksimum: 6A
3. Range bagean: 400 ~ 51200ppr
4. Bentuk pulsa: pulsa + arah, CW / CCW
5. Frekuensi respon impuls: 0 ~ 200kHz
6. Logika input saiki: 10 ~ 20mA
7. Power-on fungsi auto-tuning parameter
8. Ditutup-loop kontrol vektor kanggo mesthekake yen motor dhuwur-kacepetan dhuwur torsi output, nalika mesthekake yen motor ora kelangan langkah
9. Kanthi overvoltage, over-current, toleransi kesalahan nelusuri lan fungsi perlindungan liyane
10. Rincian liyane Pls mriksa manual driver ing "download" katalog.

Industri aplikasi

Aplikasi kanggo macem-macem peralatan lan piranti automation cilik lan medium, kayata: mesin engraving, mesin decoating kawat, mesin menehi tandha, mesin nglereni, mesin laser, instrument plotting, peralatan medical, CNC, peralatan Déwan otomatis, peralatan Processing elektronik lan etc. Efek aplikasi sing apik banget kanggo peralatan swara lan kacepetan dhuwur.

Indeks listrik

Paramèter	LCDA257E/LCDA257F
Paramèter	Min	Jinis	Maks	Unit
Puncak maksimum saiki			6	A
Tegangan suplai	20	36	50	VDC
Input logika saiki	7	10	20	mA
Frekuensi pulsa			200	KHZ

Definisi Antarmuka

(1) Antarmuka Input Motor lan Sumber Daya

Simbol	jeneng	Katrangan
A+	Positif Terminal A Fase Motor Winding
-	Terminal Negatif saka Penggulungan Motor Fase A
B+	Positif Terminal B Phase Motor Winding
-	Negatif Terminal B Phase Motor Winding
+VDC	Terminal Pasokan Daya Positif	+20V~+50V
GND	Terminal Negatif Pasokan Daya	0V

(2) Port input sinyal saka encoder (terminal ijo 6Pin diadopsi kanggo encoder LCDA257S, definisi pin kaya ing ngisor iki)

Simbol	jeneng
EB+	B Fase Input Positif Encoder Motor
EB-	B Fase Negatif Input saka Motor Encoder
EA+	Input Fase Positif saka Encoder Motor
EA-	Input Fase Negatif saka Encoder Motor
VCC	Encoder Power Supply
EGND	Encoder daya lemah

(3) Port Sinyal Kontrol

jeneng	Katrangan
PUL+	Sinyal input pulsa: pinggiran munggah saka pulsa bener; kanggo nanggapi sinyal pulsa kanthi andal, ambane pulsa kudu luwih saka 2,5 μs. Kompatibel karo sinyal 5V-24V, resistor seri A ora dibutuhake.
PUL-
DIR+	Sinyal input arah: ganti arah motor kanthi sinyal tingkat dhuwur/rendhek, sinyal arah kudu digawe paling sethithik Sμs sadurunge sinyal pulsa. Sinyal 5V-24V kompatibel, Ora ana resistor seri sing dibutuhake
DIR-
Iki +	Aktifake sinyal kontrol, sinyal input iki digunakake kanggo ngaktifake utawa mateni output driver. Yen fungsi iki ora dibutuhake, terminal sinyal aktif bisa ditinggalake ngambang. Kompatibel karo sinyal 5V-24V, ora ana resistensi seri.
ENA-
ALM+	Positif Terminal Output Weker
ALM-	Negatif Terminal Output Weker
