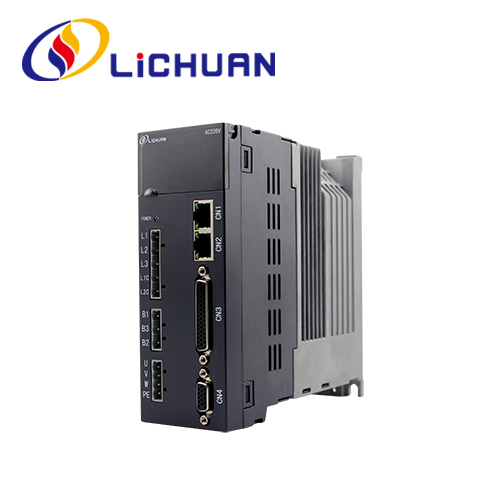

LICHUAN® A6 Series AC Servo Motor Driver duwe desain karakteristik & kinerja praktis & rega sing kompetitif, kanggo informasi luwih lengkap babagan Driver Motor Servo AC Seri A6, hubungi kita.
Daya input | KONTROL DAYA |
Fase tunggal 220VAC |
KEKUATAN UTAMA SUPPLY |
Fase Tunggal/Telung Fase 220VAC | |
nyambut gawe lingkungan |
Suhu | 0~45 ℃ |
Kelembapan | Ora kondensasi ≤90% RH utawa kurang | |
Elevasi | Ketinggian ≤1000M | |
Instalasi lingkungan |
Gas non-korosif, gas sing gampang kobong, kabut lenga utawa bledug, lsp. | |
Instalasi cara |
INSTALASI VERTIKAL | |
Umpan balik ngodhe | 2500 plr (resolusi: 10000), incremental enkoder | |
Kontrol sinyal |
Input Digital | 10 saluran input digital normal, kanthi fungsi sing bisa dikonfigurasi. |
Output Digital | 6 saluran input digital normal, kanthi fungsi sing bisa dikonfigurasi. | |
Pulsa sinyal |
Input | 2 input kacepetan dhuwur: diferensial (600K) lan single-ended (200K) pulsa. Dhukungan pulsa modus input : PULS+DIR,A+B,CW+CCW |
Output | 3 arah output pulsa kacepetan dhuwur, wangun sinyal output: 5V sinyal diferensial. Sinyal Z 1 arah Sinyal output tunggal. | |
Analog jumlah sinyal |
Input | Input analog 2 arah, resolusi 12 bit, rentang input -9,5 nganti +9,5V. Ing endi Al2 didandani minangka input watesan torsi. |
Output | ora ana | |
Fungsi olahpesen | Komunikasi RS485, protokol Modbus. Kontroler utama bisa ngontrol posisi / kacepetan / torsi servo liwat RS485, nganti 32 stasiun kontrol. | |
Panel tampilan lan tombol operasi |
5 tombol (Mode, Setel, Kiwa, Up, Mudhun) lan 6 tabung digital | |
Resistor rem discharge regeneratif | Bawaan 100W40Q resistor rem. Resistor rem extemal dibutuhake kanggo rem sing kerep. |
Model driver | Model Motor | Daya (KW) |
LCDA6-XXA2 | 005L02-40M00130 | 0.05 |
01L02-40M00330 | 0.1 | |
02L02-60M00630 | 0.2 | |
LCDA6-XXB2 | 04L02-60M01330 | 0.4 |
06L02-60M01930 | 0.6 | |
04L02-80M01330 | 0.4 | |
07L02-80M02430 | 0.75 | |
07M02-80M03520 | 0.75 | |
07L02-90M02430 | 0.75 | |
07M02-90M03520 | 0.75 | |
06L02-110M02030 | 0.6 | |
08L02-110M04020 | 0.8 | |
LCDA6-XXC2 | 10L02-80M04025 | 1.0 |
10L02-90M04025 | 1.0 | |
10L02-130M04025 | 1.0 | |
LCDA6-XXC3 | 12L02-110M04030 | 1.2 |
15L02-110M05030 | 1.5 | |
12L02-110M06020 | 1.2 | |
18L02-110M06030 | 1.8 | |
13L02-130M05025 | 1.3 | |
15L02-130M06025 | 1.5 | |
10M02-130M10010 | 1.0 | |
15M02-130M10015 | 1.5 | |
LCDA6-XXD3 | 20L02-130M07725 | 2.0 |
26M02-130M10025 | 2.6 | |
23M02-130M15015 | 2.3 |
