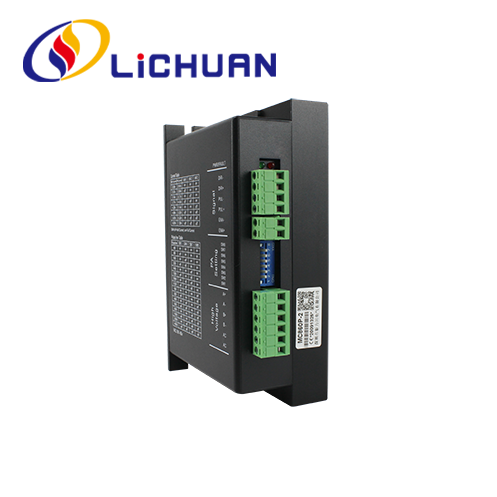

2 Phase I/O Control Stepper Driver Precise Lan Reliable Control
  • 2 Phase I/O Control Stepper Driver Precise Lan Reliable Control2 Phase I/O Control Stepper Driver Precise Lan Reliable Control

2 Phase I/O Control Stepper Driver Precise Lan Reliable Control

LICHUAN® kanthi becik nampani sampeyan menyang 2 Phase I / O Control Stepper Driver Precise And Reliable Control saka pabrik kita. Produk kita disertifikasi CE lan saiki duwe persediaan pabrik sing akeh. Kita bakal nyedhiyani sampeyan layanan apik lan pabrik diskon prices.

Kirim Pitakonan

Deskripsi Produk

LICHUAN® kanthi becik nampani sampeyan menyang 2 Phase I / O Control Stepper Driver Precise And Reliable Control saka pabrik kita ing China. Produk kita duwe sertifikasi CE lan saiki duwe persediaan pabrik sing akeh. Pabrik Lichuan duwe pengalaman produksi luwih saka 14 taun .We ndhukung OEM & ODM, Kita bakal nyedhiyani sampeyan layanan apik lan pabrik diskon prices. We welcome liyane distributor kanggo gabung LICHUAN.

Pambuka produk

Adhedhasar skema teknologi chip ARM paling anyar, drive motor langkah voltase rendah digital MC860P-2 umume diwenehake karo seri motor langkah loro fase 35, 39 lan 42 kanggo entuk kinerja kecepatan medium lan kecepatan rendah. 8 nilai kecepatan ing 60 ~ 600rpm lan 8 nilai saiki ing kisaran saiki sing dirating bisa disetel kanggo aplikasi ing peralatan paling cilik. Cara kontrol iku prasaja, mlaku ing kacepetan tengah utawa kurang stabil banget, lan gangguan motor drive banget kurang. Pembalap iki bisa cocog karo motor stepper Nema 34.

Karakteristik fungsional

1. indeks listrik
● Range input voltase: DC20V~90V/AC18V~80V
● Maks. saiki puncak: 7.2A
● Insulation resistance: 500M
2. Indeks lingkungan
● Suhu panyimpenan: -20°C~80°C
● Suhu operasi: 0°C~55°C
● Kelembapan operasi: 90% RH (tanpa kondensasi)
● Frekuensi geter: <0.5G (4.9m/s2), 10Hz~60Hz (operasi non-terus))

Aplikasi utama:

Cocog kanggo peralatan lan instrumen otomatis ing macem-macem lapangan kontrol gerakan, kayata jalur produksi sing mbutuhake kecepatan konstan, uga stasiun pakan lan panampa;

Parameter teknis

● Range input voltase: DC24V～110V/AC18V～80V
● puncak maksimum saiki: 7.2A
● Insulation resistance: 500M
● Kanthi overcurrent, overvoltage lan fungsi pangayoman liyane.

Paramèter lingkungan

● Suhu panyimpenan:-20 ° ℃ ~ 80 ℃
● Suhu operasi: 0 ℃ ~ 55 ℃
● Kelembapan operasi: 90% RH (non-kondensasi)
● Frekuensi geter: kurang saka 0.5G(4.9m/s2)10Hz~ 60Hz(operasi terus-terusan)
● Ngindhari bledug, noda lenga, gas korosif, panggonan sing asor banget lan geter banget, lan larang
gas kobong lan bledug konduktif

Katrangan fungsi drive

Fungsi drive instruksi
Range kacepetan
setelan		 Papat ngalih DIP SW5~SW8 digunakake kanggo nyetel sawetara kacepetan drive. Ana 16 kisaran kacepetan total. Nalika pangguna nyetel
kacepetan, drive kudu mandheg dhisik. Kanggo nyetel sawetara kacepetan tartamtu, tindakake pandhuan ing panel drive.
Setelan saiki output 8 arus output bisa disetel kanggo Driver liwat 3 dial ngalih SW1~SW3.Waca driver panelinstruction kanggo setelan output saiki.
Fungsi setengah aliran otomatis Fungsi setengah saiki otomatis bisa disetel kanggo Driver liwat ngalih SW4. OFF tegese saiki quiescent disetel kanggo setengah saka
operasi saiki; ON tegese arus diam lan arus dinamis padha. SW4 bakal disetel minangka OFF kanggo nggunakake umum kanggo
nyuda generasi panas saka motor lan driver lan kanggo nambah linuwih. Kira-kira 0,3 detik sawise sepur pulsa mandheg, saiki bakal kanthi otomatis nyuda 50% (nilai nyata 55%) lan kanthi teoritis, generasi panas bakal nyuda 65%.
Antarmuka sinyal PUL + lan PUL- minangka terminal kontrol wiwitan motor, sing ndhukung sinyal switching 5V utawa 24V; DIR + lan DIR- minangka terminal positif lan negatif saka sinyal arah; ENA + lan ENA- minangka terminal positif lan negatif saka sinyal aktif.
Antarmuka motor A + lan A- nyambung menyang terminal positif lan negatif saka A phase nduwurke tumpukan motor stepper; B + lan B- nyambung menyang terminal positif lan negatif, Nalika A lan B phase windings diuripake, arah Motor ing bakal kuwalik;
Konektor daya Use AC/DC power supply, the voltage range is 24~110VDC or 18~80VAC, the terminals are not divided into positive and negative poles, the recommended power supply is DC 48V, and the power is greater than 250W.
Lampu indikator Ana 1 lampu indikator ijo lan 1 lampu indikator abang ing Driver. Ijo iku lampu indikator daya, madhangi nalika Driver disambungake menyang sumber daya; abang iku lampu indikator Gagal, madhangi nalika overvoltage utawa over-saiki Gagal occurs. Lampu indikator abang mati sawise gagal diilangi. Gagal Driver mung bisa diilangi kanthi nyambungake maneh menyang sumber daya lan nggunakake maneh
Instalasi
Cathetan		 Ukuran Driver: 150x97.5x52.6mm, ing bolongan stallation: 138.5mm. Panginstalan horisontal lan vertikal bisa dipilih (instalasi vertikal disaranake). Driver kudu dipasang rapet karo lemari logam kanggo boros panas.

Setelan parameter

Kisaran kacepetan, dinamis lan setengah / saiki lengkap saka drive MC860P-2 bisa disetel kaya ing ngisor iki liwat switch DIP 8-bit:


Nggawe setelan saiki

Output puncak saiki Output rata-rata saiki SW1 SW2 SW3
2.4A 2.0A ing ing ing
3.08A 2.57A mati ing ing
3.77A 3.14A ing mati ing
4.45A 3.71A mati mati ing
5.14A 4.28A ing ing mati
5.83A 4.86A mati ing mati
6.52A 5.43A ing mati mati
7.2A 6.0A mati mati mati

Ukuran instalasi (unit: mm)


Setelan kisaran kacepetan

SPD SW5 SW6 SW7 SW8
60 ing ing ing ing
90 mati ing ing ing
120 ing mati ing ing
150 mati mati ing ing
180 ing ing mati ing
240 mati ing mati ing
300 ing mati mati ing
360 mati mati mati ing
420 ing ing ing mati
480 mati ing ing mati
540 ing mati ing mati
600 mati mati ing mati
720 ing ing mati mati
840 mati ing mati mati
960 ing mati mati mati
1200
