Peningkatan Efisiensi Kanthi 2 Phase I/O Control Stepper Driver
  • Peningkatan Efisiensi Kanthi 2 Phase I/O Control Stepper DriverPeningkatan Efisiensi Kanthi 2 Phase I/O Control Stepper Driver

Peningkatan Efisiensi Kanthi 2 Phase I/O Control Stepper Driver

Grosir rega murah Efisiensi Ngapikake Kanthi 2 Phase I / O Control Stepper Driver digawe ing China. LICHUAN® yaiku Efisiensi Peningkatan Kanthi 2 Phase I / O Control Stepper Driver produsen lan supplier ing China.

Kirim Pitakonan

Deskripsi Produk

LICHUAN® minangka Efisiensi Peningkatan Profesional Kanthi Produsen lan Supplier Driver Stepper Kontrol 2 Phase I/O ing China. Yen sampeyan kasengsem ing Efisiensi Apik Kanthi 2 Phase I / O Control Stepper Driver produk, hubungi kita. We tindakake kualitas liyane njamin sing rega kalbu, darmabakti layanan.

Pambuka produk

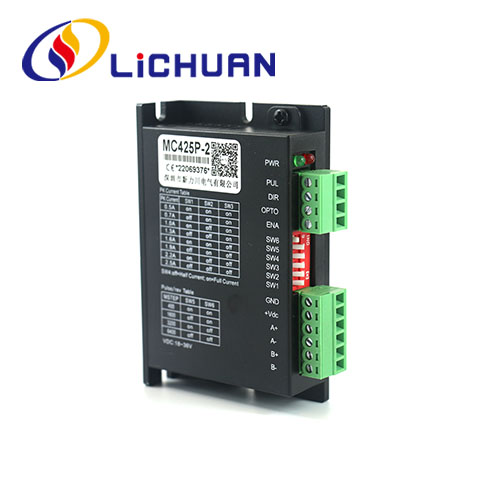

Adhedhasar skema teknologi chip ARM paling anyar, drive motor langkah voltase rendah digital MC425P-2 umume diwenehake karo seri motor langkah loro fase 35, 39 lan 42 kanggo entuk kinerja kecepatan medium lan sithik banget. 8 nilai kecepatan ing 60 ~ 600rpm lan 8 nilai saiki ing kisaran saiki sing dirating bisa disetel kanggo aplikasi ing peralatan paling cilik. Cara kontrol iku prasaja, mlaku ing kacepetan tengah utawa kurang stabil banget, lan gangguan motor drive banget kurang. Pembalap iki bisa cocog karo motor stepper Nema17.

Karakteristik fungsional

● Range input voltase: DC18V~36V
● Maks. puncak saiki: 2.5A
● Kisaran subdivisi: 400~6400ppr
● Switching value (IO) control type
● Frekuensi respon pulsa: 0 ~ 200KHz
● Parameter motor self-regulation
● Provided with overvoltage, overcurrent and tracking error and out-of-tolerance protection functions, etc.

Lingkungan operasi lan paramèter

● Suhu panyimpenan: -20°C~65°C
● Suhu operasi: 0°C~50°C
● Kelembapan operasi: 40~90% RH (tanpa kondensasi)
● Frekuensi geter: <0,5G (4,9m/s2), 10~60 Hz (operasi non-terus-terusan).
● Panggonan karo bledug, noda lenga, gas korosif, asor dhuwur lan geter kudu nyingkiri. Gas sing bisa kobong lan bledug konduktif kudu dilarang

Aplikasi utama:

Cocog kanggo peralatan lan instrumen otomatis ing macem-macem lapangan kontrol gerakan, kayata jalur produksi sing mbutuhake kecepatan konstan, uga stasiun pakan lan panampa;

Parameter teknis

● Range input voltase: DC20V~50v
● puncak maksimum saiki: 4.2A
● resistance jampel: 500M
● Kanthi overcurrent, overvoltage lan fungsi pangayoman liyane.

Paramèter lingkungan

● Suhu panyimpenan: -20 ℃ ~ 80 ° ℃
● Suhu operasi: 0 ℃ ~ 55 ℃
● Kelembapan operasi: 90% RH (non-kondensasi)
● Frekuensi geter: kurang saka 0.5G(4.9m/s2)10Hz~ 60Hz(operasi terus-terusan)
● Ngindhari bledug, noda lenga, gas korosif, panggonan sing asor banget lan geter banget, lan larang gas kobong lan bledug konduktif

Katrangan fungsi drive

Fungsi drive instruksi
Range kacepetan
setelan		 Papat ngalih DIP SW5~SW8 digunakake kanggo nyetel sawetara kacepetan drive. Ana 16 kisaran kacepetan total. Nalika pangguna nyetel
kacepetan, drive kudu mandheg dhisik. Kanggo nyetel sawetara kacepetan tartamtu, tindakake pandhuan ing panel drive.
Setelan saiki output 8 arus output bisa disetel kanggo Driver liwat 3 dial switch SW1~SW3. Waca pandhuan panel driver kanggo setelan output saiki.
Fungsi setengah aliran otomatis Fungsi setengah saiki otomatis bisa disetel kanggo Driver liwat ngalih SW4. OFF tegese saiki quiescent disetel kanggo setengah saka
operasi saiki; ON tegese arus diam lan arus dinamis padha. SW4 bakal disetel minangka OFF kanggo nggunakake umum kanggo
nyuda generasi panas saka motor lan driver lan kanggo nambah linuwih. Kira-kira 0,3 detik sawise sepur pulsa mandheg, saiki bakal kanthi otomatis nyuda 50% (nilai nyata 55%) lan kanthi teoritis, generasi panas bakal nyuda 65%.
Antarmuka sinyal PUL + lan PUL- minangka terminal kontrol wiwitan motor, sing ndhukung sinyal switching 5V utawa 24V; DIR + lan DIR- minangka terminal positif lan negatif saka sinyal arah; ENA + lan ENA- minangka terminal positif lan negatif saka sinyal aktif.
Antarmuka motor A + lan A- nyambung menyang terminal positif lan negatif saka A phase nduwurke tumpukan motor stepper; B + lan B- nyambung menyang terminal positif lan negatif, Nalika A lan B phase windings diuripake, arah Motor ing bakal kuwalik;
Konektor daya Sumber daya DC, sawetara voltase input operasi: 20V ~ 50VDC, voltase operasi 36VDC disaranake, sumber daya kudu luwih dhuwur tinimbang 100W.
Lampu indikator Ana 1 lampu indikator ijo lan 1 lampu indikator abang ing Driver. Ijo iku lampu indikator daya, madhangi nalika Driver disambungake menyang sumber daya; abang iku lampu indikator Gagal, madhangi nalika overvoltage utawa over-saiki Gagal occurs.Lampu indikator abang mati sawise Gagal wis ngilangi. Gagal Driver mung bisa diilangi kanthi nyambungake maneh menyang sumber daya lan nggunakake maneh.
Instalasi
Cathetan		 Ukuran Driver: 117x78x34mm, bolongan instalasi: 111mm. Panginstalan horisontal lan vertikal bisa dipilih (instalasi vertikal disaranake). Driver kudu dipasang rapet karo lemari logam kanggo boros panas.

Setelan parameter

Kisaran kacepetan, dinamis lan setengah / lengkap saka drive MC542P-2 bisa disetel kaya ing ngisor iki liwat switch DIP 8-bit:


Nggawe setelan saiki

Output puncak saiki Output rata-rata saiki SW1 SW2 SW3
1.0A 0.71A ing ing ing
1.46A 1.04A mati ing ing
1.91A 1.36A ing mati ing
2.37A 1.69A mati mati ing
2.84A 2.03A ing ing mati
3.31A 2.36A mati ing mati
3.76A 2.69A ing mati mati
4.2A 3.0A mati mati mati

Ukuran instalasi (unit: mm)


Setelan kisaran kacepetan

SPD SW5 SW6 SW7 SW8
60 ing ing ing ing
90 mati ing ing ing
120 ing mati ing ing
150 mati mati ing ing
180 ing ing mati ing
240 mati ing mati ing
300 ing mati mati ing
360 mati mati mati ing
420 ing ing ing mati
480 mati ing ing mati
540 ing mati ing mati
600 mati mati ing mati
720 ing ing mati mati
840 mati ing mati mati
960 ing mati mati mati
1200








Mesin Produksi Pabrik Lichuan


  • Mesin Ukir

  • Peralatan Coating

  • Serat pungkasan Marking Machine

  • Mesin Screwing

  • Mesin Testing

  • Printer UV Kab

  • Mesin Solder Otomatis

  • Nyekeli Torque Testing Machine

  • Mesin Screw

  • Mesin Oscillograph Kab

Aplikasi Industri


  • Lengan Robot

  • Mesin Pemotongan Laser

  • Printing 3D

  • Mesin CNC

  • Otomatis Assertmbly

  • Mesin Ukir
