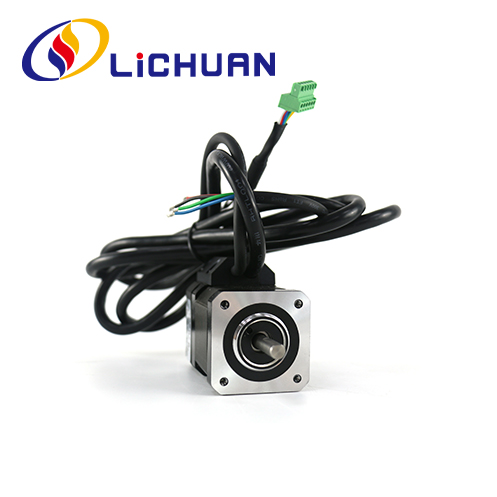

42 Series Nema 17 2 Phase Ditutup Loop Stepper Motor

Tuku Diskon S42 Series Nema 17 2 Phase Closed Loop Stepper Motor kanthi Sampel Gratis digawe ing China. LICHUAN® is42 Series Nema 17 2 Phase Closed Loop Stepper Motor pabrikan lan supplier ing China.

Kirim Pitakonan

Deskripsi Produk

LICHUAN® kanthi becik nampani sampeyan grosir 42 Series Nema 17 2 Phase Closed Loop Stepper Motor saka pabrik kita. Produk kita duwe sertifikasi CE lan saiki duwe persediaan pabrik sing akeh. Pabrik Lichuan duwe pengalaman produksi luwih saka 14 taun .We ndhukung OEM & ODM, Kita bakal nyedhiyani sampeyan layanan apik lan pabrik diskon prices. We welcome liyane distributor kanggo gabung LICHUAN.

42 seri Nema17 2 phase loop tertutup stepper motor, nggunakake bahan baku kualitas dhuwur lan dhuwur-standar magnet permanen baja silikon, karo 1000-line dhuwur-tliti encoder, rampung ngatasi mbukak-loop stepper motor stepper masalah, nalika Ngartekno nambah kinerja dhuwur-kacepetan motor, Kanggo nggampangake upgrade program drive langkah-langkah dening-tradisional, abang biaya dibandhingake motor servo kanggo ngurangi luwih saka 50%. Dawane motor 68mm ~ 79mm, kisaran torsi: 0.48N.m ~ 0.72N.m, diameter poros motor 5mm utawa 6mm. 42 seri Nema17 2 phase loop tertutup motor stepper bisa cocog kanggo 4 jinis driver: RS485. Canopen. Ethercat. Driver kontrol pulsa.

Parameter Kinerja Listrik

Item	Spesifikasi
Akurasi Sudut Langkah	±5%(Langkah Lengkap)
Ketahanan Akurasi	± 10% (20 ℃)
Akurasi Induktansi	± 20% (1KHZ)
Suhu Munggah	80 ℃ maks (dirating saiki, 2 fase daya)
Suhu sekitar	-20 ℃ ~ * 50 ℃
Ketahanan Isolasi	100MQMin 500VDC
Kekuwatan Dielektrik	500V AC 1 menit
Beban Radial sing diidini	0.02mm Maks. (450g muat)
Diijini Dorong Muat	0.08mm Maks. (450g muat)
Radial Max Beban	28N (20mm saka permukaan flange)
Poros Max Beban	10N

Seri	Langkah Sudut (")	dawa (mm)	nyekeli Torsi (N.m)	Urutane Saiki (A)	Puteran Inersia (g.cm²)	Bobot (kg)	Encoder Resolusi (PPR)
LC42H249	1.8	68	0.48	1.2	68	0.47	1000
LC42H261	1.8	79	0.72	1.2	102	0.60	1000

Ndhuwur minangka produk perwakilan. Produk bisa disesuaikan!

Wangun lan ukuran instalasi (unit: mm)

Mode Poros Motor

Model	poros Dhiameter (mm)	poros Ekstensi (mm)	poros dawa (mm)
LC42H249	φ5 utawaφ6	D-cut 0,5 x 15	24
LC42H261	φ5 utawaφ6	D-cut 0,5 x15	24

Diagram Wiring Motor

Warna Motor Wire

Definisi Encoder Warna Timbal

1	kuning	EB+
2	ijo	EB-
3	ireng	EA+
4	biru	EA-
5	abang	+5 VCC
6	Putih	EGND

Cathetan

1. Fase kudu disambungake kanthi bener nalika nyambungake
motor lan Driver.
2. Generasi panas motor sing jelas bisa kedadeyan ing kahanan nyopir sing beda. Suhu lumahing motor diijini ngluwihi 85 ℃ sajrone operasi.
3.Motor kudu dipanggonke dening rabbet instalasi ing tutup ngarep motor, manungsa waé bakal mbayar ing cocog kesalahan, lan concentricity antarane batang motor lan mbukak bakal kontrol strictly.

Diagram Wiring Aplikasi

Sistem kontrol motor steppr sing lengkap kudu kalebu produk sing ditampilake ing ngisor iki
