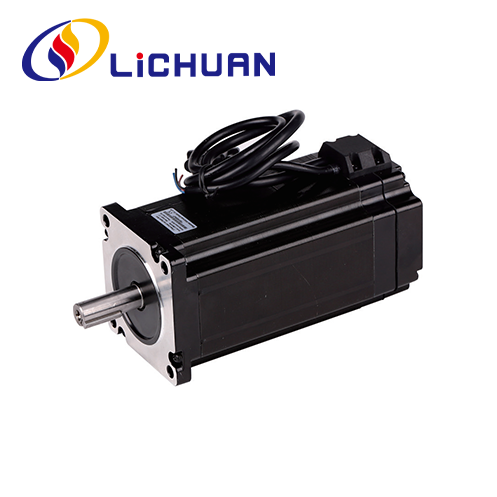

86 Series 2 Phase Nema34 Ditutup Loop Stepper Motor

LICHUAN® yaiku 86 Series 2 Phase Nema34 Closed Loop Stepper Motor produsen lan pemasok ing China.We wis pirang-pirang taun pengalaman produksi 2 Phase Closed Loop Stepper Motor.

Kirim Pitakonan

Deskripsi Produk

LICHUAN® kanthi becik nampani sampeyan ing 86 seri 2 phase Nema34 loop tertutup stepper motor Series saka pabrik kita. Produk kita duwe sertifikasi CE lan saiki duwe persediaan pabrik sing akeh. Pabrik Lichuan duwe pengalaman produksi luwih saka 14 taun .We ndhukung OEM & ODM, Kita bakal nyedhiyani sampeyan layanan apik lan pabrik diskon prices. We welcome liyane distributor kanggo gabung LICHUAN. .

86 seri 2 phase Nema34 motor stepper loop tertutup, panggunaan bahan mentah berkualitas tinggi lan baja silikon magnet permanen standar dhuwur, kanthi encoder presisi tinggi 1000-line, rampung ngatasi masalah langkah motor stepper loop terbuka, nalika nambah kanthi signifikan. kinerja dhuwur-kacepetan motor, Kanggo nggampangake upgrade program drive langkah-langkah dening-tradisional, abang biaya dibandhingake motor servo kanggo ngurangi luwih saka 50%. Dawane motor 82mm ~ 176mm, kisaran torsi: 3N.m ~ 12N.m, diameter poros motor 14mm. 86 seri 2 phase Nema34 loop tertutup motor stepper bisa cocog kanggo 4 jinis driver: RS485. Canopen. Ethercat. Driver kontrol pulsa.

Parameter Kinerja Listrik

Item	Spesifikasi
Akurasi Sudut Langkah	±5%(Langkah Lengkap)
Ketahanan Akurasi	± 10% (20 ℃)
Akurasi Induktansi	± 20% (1KHZ)
Suhu Munggah	80 ℃ maks (dirating saiki, 2 fase daya)
Suhu sekitar	-20 ℃ ~ * 50 ℃
Ketahanan Isolasi	100MQMin 500VDC
Kekuwatan Dielektrik	500V AC 1 menit
Beban Radial sing diidini	0.02mm Maks. (450gload)
Diijini Dorong Muat	0.08mm Maks. (450gload)
Radial Max Beban	130N (20mm saka permukaan flange)
Poros Max Beban	30N

Seri	Langkah Sudut (”)	dawa (mm)	nyekeli Torsi (N.m)	Urutane Saiki (A)	Urutane Ketahanan (Q)	Urutane Induktansi (mH)	Puteran Inersia (g.cm²)	Bobot (kg)	Encoder Resolusi (PPR)
LC86H260	1.8	82	3.0	6.0	0.3	1.6	1100	2.0	1000
LC86H268	1.8	90	3.5	6.0	0.3	2.2	1400	2.2	1000
LC86H280	1.8	105	4.5	6.0	0.3	3.4	1800	2.5	1000
LC86H298	1.8	123	6.5	6.0	0.5	4.3	2800	3.3	1000
LC86H2114	1.8	140	8.0	6.0	0.5	3.6	2800	4.0	1000
LC86H2128	1.8	155	10	7.5	0.4	4.6	4200	4.5	1000
LC86H2150	1.8	176	12	7.5	0.5	4.7	4300	5.5	1000

Ndhuwur minangka produk perwakilan. Produk bisa disesuaikan!

Wangun lan ukuran instalasi (unit: mm)

Cathetan: 73/60mm kasedhiya kanggo mandeg motor kanthi rem (rem), lan 60mm tanpa rem. Mangga mbayar manungsa waé kanggo pilihan model!

Mode Poros Motor

Model	poros Dhiameter (mm)	poros Ekstensi (mm)	poros dawa (mm)
LC86H260	f14	Alur kunci 5x 5x 15	40
LC86H268	f14	Keyway5x5x15	40
LC86H280	f14	Alur kunci 5x 5x15	40
LC86H298	f14	Alur kunci 5x5x15	40
LC86H2114	f14	Alur kunci 5x5x15	40
LC86H2128	f14	Keyway5x5x15	40
LC86H2150	f14	Alur kunci 5x5x15	40

Diagram Wiring Motor

Motor Wire Warna

Definisi Encoder Warna Timbal

1	kuning	EB+
2	ijo	EB-
3	ireng	EA+
4	biru	EA-
5	abang	+5 VCC
6	Putih	EGND

Cathetan

1. Fase kudu disambungake kanthi bener nalika nyambungake motor lan Driver.
2. Generasi panas motor sing jelas bisa kedadeyan ing kahanan nyopir sing beda. Suhu lumahing saka motor diijini ngluwihi 85 ° C sajrone operasi.
3. Motor kudu dipanggonke dening rabbet instalasi ing tutup ngarep motor, manungsa waé bakal mbayar ing kesalahan cocog, lan concentricity antarane batang motor lan mbukak bakal kontrol strictly.

Diagram Wiring Aplikasi

Sistem kontrol motor steppr sing lengkap kudu kalebu produk sing ditampilake ing ngisor iki
