Biaya-efektif 2 Phase Stepper Motor Step Driver

Tuku Diskon Biaya-efektif 2 Phase Stepper Motor Step Driver kanthi Sampel Gratis digawe ing China. LICHUAN® minangka produsen lan supplier Stepper Motor Stepper 2 Phase sing larang regane ing China.

Kirim Pitakonan

Deskripsi Produk

Pabrik China Cost-efektif 2 Phase Stepper Motor Step Driver Ing Simpenan. LICHUAN® minangka produsen lan supplier Stepper Motor Stepper 2 Phase sing larang regane ing China.

Pambuka produk

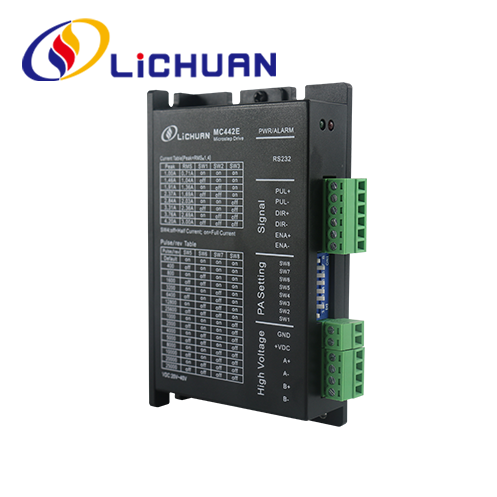

MC442E nganggo chip DSP kontrol motor khusus lan teknologi kontrol servo paling anyar, ngrampungake masalah langkah sing ilang kanggo motor stepper loop terbuka, kanthi jelas nambah kinerja motor kanthi kacepetan dhuwur, nyuda generasi panas lan geter motor, nambah kacepetan pangolahan lan presisi mesin, nyuda konsumsi daya. ditrapake kanggo 2 phase Nema17 Nema23 motor stepper Sato, trep kanggo nganyarke solusi driver stepper tradisional lan umumé nyuda biaya.

Fitur MC442E

● Range input voltase: DC20V～40V
● saiki puncak maksimum: 4.2A
● Kisaran subdivisi: 200～25600ppr
● Wangun pulsa: pulsa + arah
● Frekuensi respon impuls: 0～200KHz
● Fungsi auto-tuning parameter motor Kanthi fungsi proteksi kayata overvoltage, overcurrent, kesalahan nelusuri metu saka toleransi, etc.

Parameter teknis

● Range input voltase: DC20V~40V
● saiki puncak maksimum: 4.2A
● Kisaran subdivisi: 200～25600ppr
● Wangun pulsa: pulsa + arah
● Frekuensi respon impuls: 0 ~ 200KHz
● Fungsi auto-tuning parameter motor
● Kanthi fungsi pangayoman kayata overvoltage, overcurrent, kesalahan nelusuri metu saka toleransi, etc.

Paramèter lingkungan

● Suhu panyimpenan:-20 ° ℃ ~ 65 ℃
● Suhu operasi: 0 ° ℃ ~ 50 ℃
● Kelembapan operasi: 40 ~ 90% RH (non-kondensasi)
● Frekuensi geter: kurang saka 0.5G(4.9m/s2)10Hz~ 55Hz (operasi terus-terusan)
● Ngindhari bledug, noda lenga, gas korosif, panggonan sing asor banget lan geter banget, lan nglarang gas sing gampang kobong lan bledug konduktif.

Katrangan fungsi drive

Fungsi drive	instruksi
Microstep setelan subdivisi	16 bagean microstep bisa disetel kanggo Driver liwat 4 dial ngalih SW5 ~ SW8. Driver bakal mandegake nalika nyetel bagean. Deleng instruksi panel driver kanggo setelan subdivisi microstep.
Setelan saiki output	8 arus output bisa disetel kanggo Driver liwat 3 dial switch SW1~SW3. Waca instruksi panel driver kanggo setelan output saiki
Fungsi setengah aliran otomatis	Fungsi setengah saiki otomatis bisa disetel kanggo Driver liwat ngalih SW4. OFF tegese saiki quiescent disetel kanggo setengah saka operasi saiki; ON tegese arus diam lan arus dinamis padha. SW4 bakal disetel minangka OFF kanggo nggunakake umum kanggo nyuda generasi panas saka motor lan driver lan kanggo nambah linuwih. Kira-kira 0,3 detik sawise sepur pulsa mandheg, saiki bakal kanthi otomatis nyuda 50% (nilai nyata 55%) lan kanthi teoritis, generasi panas bakal nyuda 65%.
Antarmuka sinyal	PUL + lan PUL- minangka terminal positif lan negatif saka kontrol sinyal pulsa; DIR + lan DIR- minangka terminal sinyal arah positif lan negatif; ENA+ lan ENA- minangka terminal positif lan negatif kanggo sinyal aktif.
Antarmuka motor	A + lan A- nyambung menyang terminal positif lan negatif saka A phase nduwurke tumpukan motor stepper; B + lan B- nyambung menyang terminal positif lan negatif saka B phase nduwurke tumpukan motor stepper. Nalika A lan B phase windings diuripake, arah Motor bakal kuwalik.
Konektor daya	Sumber daya DC, sawetara voltase input operasi: 18V ~ 36V DC, voltase operasi 24V DC disaranake, sumber daya kudu luwih dhuwur tinimbang 100W.
Lampu indikator	Ana 1 lampu indikator ijo lan 1 lampu indikator abang ing Driver. Ijo iku lampu indikator daya, madhangi nalika Driver disambungake menyang sumber daya; abang iku lampu indikator Gagal, madhangi nalika overvoltage utawa over-saiki Gagal occurs. Lampu indikator abang mati sawise gagal diilangi. Gagal Driver mung bisa diilangi kanthi nyambungake maneh menyang sumber daya lan nggunakake maneh.
Instalasi Cathetan	Ukuran Driver: 116x69.2x26.5mm, bolongan instalasi: 109mm. Panginstalan horisontal lan vertikal bisa dipilih (instalasi vertikal disaranake). Driver kudu dipasang rapet karo lemari logam kanggo boros panas

Setelan Parameter

Presisi subdivisi, operasi lan setengah / arus lengkap bisa disetel kanggo Driver MC442E liwat switch dial 8-bit kaya ing ngisor iki:

Nggawe setelan saiki

Output puncak saiki	Output rata-rata saiki	SW1	SW2	SW3
1.0A	0.71A	ing	ing	ing
1.46A	1.04A	mati	ing	ing
1.91A	1.36A	ing	mati	ing
2.37A	1.69A	mati	mati	ing
2.84A	2.03A	ing	ing	mati
3.31A	2.36A	mati	ing	mati
3.76A	2.69A	ing	mati	mati
4.2A	3.0A	mati	mati	mati

Ukuran instalasi (unit: mm)

Setelan subdivisi Microstep

Langkah / revolusi	SW5	SW6	SW7	SW8
Default	ing	ing	ing	ing
400	mati	ing	ing	ing
800	ing	mati	ing	ing
1600	mati	mati	ing	ing
3200	ing	ing	mati	ing
6400	mati	ing	mati	ing
12800	ing	mati	mati	ing
25600	mati	mati	mati	ing
1000	ing	ing	ing	mati
2000	mati	ing	ing	mati
4000	ing	mati	ing	mati
5000	mati	mati	ing	mati
8000	ing	ing	mati	mati
10000	mati	ing	mati	mati
20000	ing	mati	mati	mati
25000	mati	mati	mati	mati
