Driver Motor Stepper Hybrid Ultra Gamelan 2 Phase

Deskripsi Produk

Low Price Quality Ultra Gamelan 2 Phase Hybrid Stepper Motor Driver Ing Simpenan. LICHUAN® minangka produsen lan pemasok Motor Stepper Hybrid 2 Phase Ultra Smooth ing China.

Pambuka produk

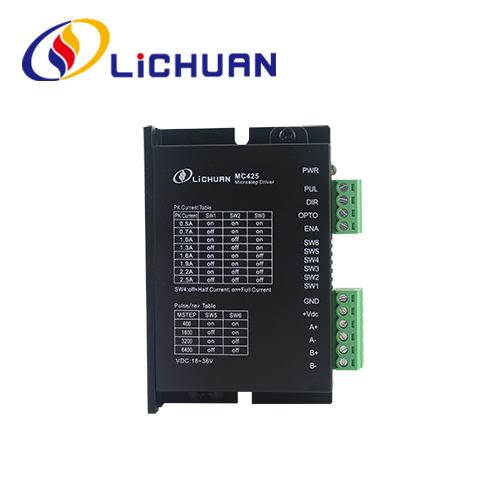

MC425E nganggo chip DSP kontrol motor khusus lan teknologi kontrol servo paling anyar, ngrampungake masalah langkah sing ilang kanggo motor stepper loop terbuka, kanthi jelas nambah kinerja motor kanthi kacepetan dhuwur, nyuda generasi panas lan geter motor, nambah kacepetan pangolahan lan presisi mesin, nyuda konsumsi daya. ditrapake kanggo motor stepper hibrida 2 phase Nema17, trep kanggo nganyarke solusi driver stepper tradisional lan nyuda biaya.

Fitur MC425E

● Range input voltase: DC18V～36V
● saiki puncak maksimum: 2.5A
● Kisaran subdivisi: 400～6400ppr
● Wangun pulsa: pulsa + arah
● Frekuensi respon impuls: 0～200KHz
● Fungsi tuning otomatis parameter motor Kanthi fungsi proteksi kayata overvoltage, over current, tracking error metu saka toleransi, lsp.
● Rincian liyane Pls mriksa driver manual ing "download" katalog.

Parameter teknis

● Range input voltase: DC18V～36V
● saiki puncak maksimum: 2.5A
● Subdivision range: 400～6400ppr
● Wangun pulsa: pulsa + arah
● Frekuensi respon impuls: 0 ~ 200KHz
● Fungsi auto-tuning parameter motor
● Kanthi fungsi pangayoman kayata overvoltage, overcurrent, kesalahan nelusuri metu saka toleransi, etc.

Paramèter lingkungan

● Suhu panyimpenan: -20 ℃ ~ 65 ℃
● Suhu operasi: 0 ℃ ~ 50 ℃
● Kelembapan operasi: 40 ~ 90% RH (non-kondensasi)
● Frekuensi geter: kurang saka 0.5G(4.9m/s2)10Hz~ 55Hz(operasi terus-terusan)
● Ngindhari bledug, noda lenga, gas korosif, panggonan sing asor banget lan geter banget, lan nglarang gas sing gampang kobong lan bledug konduktif.

Katrangan fungsi drive

Fungsi drive	instruksi
Microstep setelan subdivisi	4 bagean microstep bisa disetel kanggo Driver liwat 2 dial ngalih SW5 ~ SW6. Driver kudu mandheg nalika nyetel subdivisi. Deleng instruksi panel driver kanggo setelan subdivisi microstep.
Output saiki setelan	8 arus output bisa disetel kanggo Driver liwat 3 dial switch SW1~SW3. Waca instruksi panel driver kanggo setelan output saiki.
Fungsi setengah aliran otomatis	Fungsi setengah saiki otomatis bisa disetel kanggo Driver liwat ngalih SW4. OFF tegese saiki quiescent disetel kanggo setengah saka operasi saiki; ON tegese arus diam lan arus dinamis padha. SW4 bakal disetel minangka OFF kanggo panggunaan umum kanggo nyuda panas motor lan driver lan nambah linuwih. Kira-kira 0,3 detik sawise sepur pulsa mandheg, saiki bakal kanthi otomatis nyuda 50% (nilai nyata 55%) lan sacara teoritis, generasi panas bakal nyuda 65%.
Antarmuka sinyal	PULis terminal negatif kontrol sinyal pulsa; DIR minangka terminal negatif sinyal arah; ENA minangka terminal negatif sinyal aktif; OPT minangka terminal positif pulsa / arah / sinyal aktif (terminal umum 5V).
Antarmuka motor	A + lan A- nyambung menyang terminal positif lan negatif saka A phase nduwurke tumpukan motor stepper; B + lan B- nyambung menyang terminal positif lan negatif saka B phase nduwurke tumpukan motor stepper. Nalika A lan B phase windings diuripake, arah Motor bakal kuwalik.
Konektor daya	Sumber daya DC, sawetara voltase input operasi: 18V-36VDC, 24V DC disaranake
Lampu indikator	Ana 1 lampu indikator ijo lan 1 lampu indikator abang ing Driver. Ijo iku lampu indikator daya, madhangi nalika Driver disambungake menyang sumber daya; abang iku lampu indikator Gagal, madhangi nalika overvoltage utawa over-saiki Gagal occurs.Red Indikator ight mati sawise Gagal wis ngilangi. Gagal Driver mung bisa diilangi kanthi nyambungake maneh menyang sumber daya lan nggunakake maneh.
Instalasi Cathetan	Dimensi saka Driver: 86x55x20.5mm, Jarak instalasi bolongan: 79mm. Panginstalan horisontal lan vertikal bisa dipilih (instalasi vertikal disaranake). Driver kudu dipasang rapet karo lemari logam kanggo boros panas.
