Pambuka produk

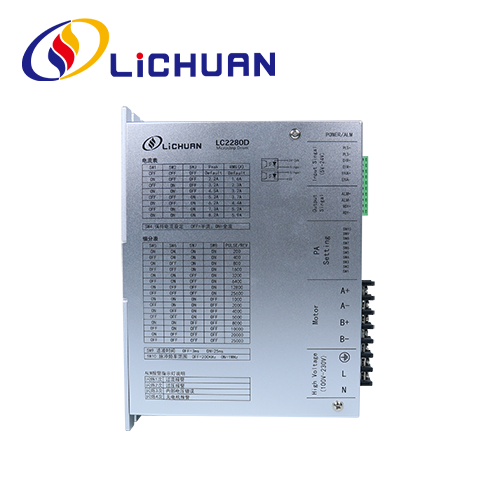

LC2280D minangka drive langkah loro-phase digital generasi anyar sing dikembangake adhedhasar teknologi DSP 32-bit. Plug sinyal kontrol diowahi adhedhasar sing kanggo model lawas, supaya operasi luwih gampang. A ngalih nelpon ngidini 1Mhz lan 200Hz ngoper mode input pulsa ditambahake menyang drive, èfèktif mecahaken masalah gangguan kedaden kadhangkala lan nggawe aplikasi produk luwih populer. Drive iki nggabungake algoritma sing luwih maju, nyuda gangguan sing disebabake dening motor sajrone operasi lan nggawe motor luwih stabil lan andal. Cocokake driver LC2280D iki kanggo motor stepper hibrida Nema42, priksa manual driver yen sampeyan pengin ngerti informasi luwih lengkap.

Spesifikasi produk

➢ Range input tegangan: AC110V ~ 280V
➢ Maks. saiki puncak: 7.0A
➢ Kisaran subdivisi: 400～60000ppr
➢ Bentuk pulsa: pulsa + arah (dual-pulse ora didukung)
➢ Frekuensi respon pulsa: 0～1MHz
➢ Nalika pulsa mandheg 1,5 detik, arus coil bakal suda kanthi otomatis dadi setengah saka set nilai
➢ Diwenehake karo overvoltage, overcurrent lan fungsi proteksi fase motor, lsp.

Lingkungan operasi lan paramèter

● Range input voltase: AC110V～280V
● puncak maksimum saiki: 7.0A
● Kisaran subdivisi: 400～60000ppr
● Bentuk pulsa: pulsa + arah (ora ndhukung pulsa ganda)
● Frekuensi respon impuls: 0～1MHz
● Pulsa mandheg kanggo 1.5S, lan saiki coil otomatis dikurangi dadi setengah saka nilai sing disetel
● Kanthi over-voltase, liwat-saiki; motorlack saka fungsi proteksi sing padha

Paramèter lingkungan

● Suhu panyimpenan:-20 ° ℃ ~ 65 ℃ · Suhu operasi: 0 ℃ ~ 50 ℃
● Kelembapan operasi: 40 ~ 90% RH (non-kondensasi)
● Frekuensi geter: kurang saka 0.5G(4.9m/s2)10Hz~ 55Hz(operasi terus-terusan)
● Ngindhari bledug, noda lenga, gas korosif, panggonan sing asor banget lan geter banget, lan nglarang gas sing gampang kobong lan bledug konduktif.

Katrangan fungsi drive

Fungsi drive	instruksi
Microstep setelan subdivisi	Jumlah subdivisi micro-step driver disetel dening papat DIP switch SW5 ~ SW8. Total ana 16 subdivision micro-step. Nalika pangguna nyetel subdivisi, driver kudu mandheg dhisik. Kanggo nyetel skor, tindakake pandhuan panel driver.
Output saiki setelan	Output saiki driver disetel dening papat DIP ngalih SW1 ~ SW4, lan ana 16 arus output total. Kanggo setelan saiki output tartamtu, waca katrangan panel driver.
Fungsi setengah aliran otomatis	Kira-kira 0,3 detik sawise sepur pulsa mandheg, saiki kanthi otomatis suda 50% (nilai nyata 55%), lan panas generasi punika teori suda dening 65%, kang nyuda generasi panas saka motor lan driver lan mbenakake linuwih.
Antarmuka sinyal	PUL + lan PUL- minangka ujung positif lan negatif saka sinyal pulsa kontrol; DIR + lan DIR-yaiku ujung positif lan negatif saka sinyal arah: ENA + lan ENA- yaiku ujung positif lan negatif saka sinyal aktif, ALM + lan ALM- minangka output sinyal weker, RDY + lan RDY- siap kanggo output sinyal.
Antarmuka motor	A + lan A- disambungake menyang ujung positif lan negatif saka nduwurke tumpukan A-phase saka motor mlaku; B + lan B- disambungake menyang ujung positif lan negatif saka nduwurke tumpukan B-phase motor mlaku. Nalika A lan B loro-phase windings diijolke, arah motor bisa mbalikke.
Konektor daya	Didhukung dening daya AC, sawetara voltase input kerja: 110V ~ 280VAC
Lampu indikator	Drive duwe rong lampu indikator, abang lan ijo. Lampu ijo minangka indikator daya, sing tansah urip nalika drive diuripake; lampu abang iku indikator fault, kang tansah ing nalika ana fault overvoltage utawa overcurrent. Sawise fault dibusak, lampu abang mati. Nalika drive gagal, mung siklus daya lan aktif maneh bisa mbusak fault.
Instalasi Cathetan	Dimensi eksternal driver yaiku: 203 x 147 x 78mm, lan jarak bolongan pemasangan yaiku 193mm. Bisa dipasang kanthi horisontal. utawa vertikal (instalasi vertikal dianjurake). Nalika nginstal, kudu cedhak karo kabinet logam kanggo nggampangake boros panas.

Setelan parameter

Driver LC2722D nggunakake saklar DIP sepuluh-dicokot kanggo nyetel subdivisi presisi, arus dinamis, nyaring lan frekuensi pulsa, kang diterangake ing rinci ing ngisor iki:

Nggawe setelan saiki

saiki	SW1	SW2	SW3	SW4
1.2	mati	mati	mati	mati
1.5	mati	mati	mati	ing
2.0	mati	mati	ing	mati
2.3	mati	mati	ing	ing
2.5	mati	ing	mati	mati
3.0	mati	ing	mati	ing
3.2	mati	ing	ing	mati
3.6	mati	ing	ing	ing
4.0	ing	mati	mati	mati
4.5	ing	mati	mati	ing
5.0	ing	mati	ing	mati
5.3	ing	mati	ing	ing
5.8	ing	ing	mati	mati
6.2	ing	ing	mati	ing
6.5	ing	ing	ing	mati
7.0	ing	ing	ing	ing

Ukuran instalasi (unit: mm)

Setelan subdivisi Microstep

Subdivisi	SW5	SW6	SW7	SW8
400	ing	ing	ing	ing
500	ing	ing	ing	mati
600	ing	ing	mati	ing
800	ing	ing	mati	mati
1000	ing	mati	ing	ing
1200	ing	mati	ing	mati
2000	ing	mati	mati	ing
3000	ing	mati	mati	mati
4000	mati	ing	ing	ing
5000	mati	ing	ing	mati
6000	mati	ing	mati	ing
10000	mati	ing	mati	mati
8000	mati	mati	ing	ing
20000	mati	mati	ing	mati
30000	mati	mati	mati	ing
60000	mati	mati	mati	mati
