Versatile 3 Phase Hybrid Stepper Driver

Deskripsi Produk

Temokake pilihan akeh Driver Stepper Hybrid 3 Phase Versatile saka China ing LICHUAN®. Nyedhiyani layanan sawise-sales profesional lan rega tengen, looking nerusake kanggo kerjasama.

Pambuka produk

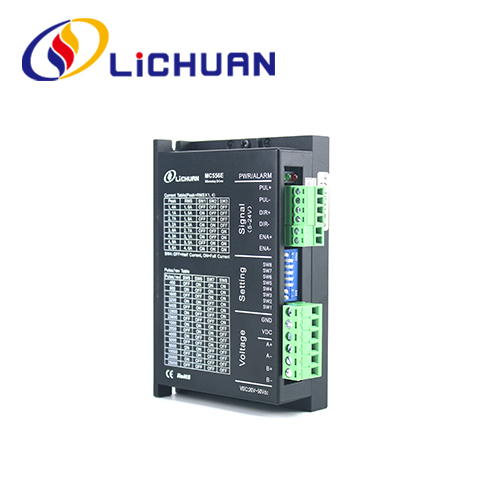

MC556E-RS485 minangka drive terpadu NC kanthi antarmuka RS485 lan digunakake adhedhasar protokol Modbus RTU standar. Bisa duwe fungsi kontrol gerakan multi-sumbu liwat layar tutul utawa pengontrol karo antarmuka komunikasi RS485. Pangguna bisa ngontrol nganti 31 drive bebarengan. Saben drive kasedhiya karo 8 posisi internal lan ndhukung otomatis internal posisi ngoper, ngarep, posisi triggerring, JOG lan fungsi liyane..MC556 driver cocog kanggo Nema23 Nema34 Sato stepper motor, pls mriksa driver manual yen sampeyan pengin ngerti informasi luwih lengkap

Fitur MC556E

➢ Range input tegangan: DC20V ~ 50V
➢ Maks. saiki puncak: 5.6A
➢ Antarmuka komunikasi: RS485
➢ Protokol komunikasi: Modbus RTU
➢ Parameter motor self-regulation
➢ Diwenehi fungsi proteksi overvoltage lan arus luwih, lsp. 2.2 Lingkungan panyimpenan lan pemasangan
➢ Suhu panyimpenan: -20°C~65°C
➢ Suhu operasi: 0°C~50°C
➢ Kelembapan operasi: 40~90% RH (tanpa kondensasi)
➢ Frekuensi geter: <0,5G (4,9m/s2), 10~60 Hz (operasi non-terus)
➢ Panggonan karo bledug, noda lenga, gas korosif, asor dhuwur lan geter kudu nyingkiri.
➢ Gas sing bisa kobong lan bledug konduktif kudu dilarang

Parameter teknis

● Range input voltase: DC20V~50v
● saiki puncak maksimum: 5.6A
● Kisaran subdivisi: 200～25600ppr
● Wangun pulsa: pulsa + arah
● Frekuensi respon impuls: 0～200KHz
● Fungsi auto-tuning parameter motor
● Kanthi fungsi pangayoman kayata overvoltage, overcurrent, nelusuri kesalahan metu saka toleransi, etc.

Paramèter lingkungan

● Suhu panyimpenan:-20 ° ℃ ~ 65 ℃
● Suhu operasi: 0 ° ℃ ~ 50 ℃
● Kelembapan operasi: 40 ~ 90% RH (non-kondensasi)
● Frekuensi geter: kurang saka 0.5G(4.9m/s2)10Hz~ 55Hz(operasi terus-terusan)
● Ngindhari bledug, noda lenga, gas korosif, panggonan sing asor banget lan geter banget, lan nglarang gas sing gampang kobong lan bledug konduktif.

Katrangan fungsi drive

Fungsi drive	instruksi
Microstep setelan subdivisi	15 bagean microstep bisa disetel kanggo Driver liwat 4 dial ngalih SW5 ~ SW8. Driver bakal mandegake nalika nyetel bagean. Deleng instruksi panel driver kanggo setelan subdivisi microstep.
Setelan saiki output	8 arus output bisa disetel kanggo Driver liwat 3 dial switch SW1~SW3. Waca instruksi panel driver kanggo setelan output saiki.
Fungsi setengah aliran otomatis	Fungsi setengah saiki otomatis bisa disetel kanggo Driver liwat ngalih SW4. OFF tegese saiki quiescent disetel kanggo setengah saka operasi saiki; ON tegese arus diam lan arus dinamis padha. SW4 bakal disetel minangka OFF kanggo nggunakake umum kanggo nyuda generasi panas saka motor lan driver lan kanggo nambah linuwih. Kira-kira 0,3 detik sawise sepur pulsa mandheg, saiki bakal kanthi otomatis nyuda 50% (nilai nyata 55%) lan kanthi teoritis, generasi panas bakal nyuda 65%.
Antarmuka sinyal	PUL + lan PUL-yaiku terminal positif lan negatif saka kontrol sinyal pulsa; DIR + lan DIR- minangka terminal sinyal arah positif lan negatif; ENA+ lan ENA- minangka terminal positif lan negatif kanggo sinyal aktif.
Antarmuka motor	A + lan A-nyambung menyang terminal positif lan negatif saka A phase nduwurke tumpukan motor stepper; B + lan B- nyambungake menyang terminal positif lan negatif saka B phase nduwurke tumpukan motor stepper. Nalika A lan B phase windings diuripake, arah Motor bakal kuwalik.
Konektor daya	Sumber daya DC / AC, sawetara voltase input operasi: 20 ~ 50 VDC, voltase input 36VDC disaranake, sumber daya kudu luwih dhuwur tinimbang 100W.
Lampu indikator	Ana 1 lampu indikator ijo lan 1 lampu indikator abang ing Driver. Sing ijo iku lampu indikator daya, madhangi nalika Driver disambungake menyang sumber daya; abang iku lampu indikator Gagal, madhangi nalika overvoltage utawa over-saiki Gagal occurs. Lampu indikator abang mati sawise gagal diilangi. Gagal Driver mung bisa diilangi kanthi nyambungake maneh menyang sumber daya lan nggunakake maneh.
Instalasi Cathetan	Dimensi Driver: 117 x 78 x 34mm, bolongan instalasi: 111mm. Panginstalan horisontal lan vertikal bisa dipilih (instalasi vertikal disaranake) Driver kudu dipasang ing kabinet logam kanggo mbuwang panas.

Setelan Parameter

Presisi subdivisi, arus dinamis lan setengah / lengkap bisa disetel kanggo Driver MC556E liwat switch dial 8-bit kaya ing ngisor iki:

Nggawe setelan saiki

Output puncak saiki	Output rata-rata saiki	SW1	SW2	SW3
1.4A	1.0A	mati	mati	mati
2.1A	1.5A	ing	mati	mati
2.7A	1.9A	mati	ing	mati
3.2A	2.3A	ing	ing	mati
3.8A	2.7A	mati	mati	ing
4.3A	3.1A	ing	mati	ing
4.9A	3.5A	mati	ing	ing
5.6A	4.0A	ing	ing	ing

Ukuran instalasi (unit: mm)

Setelan subdivisi Microstep

Langkah / revolusi	SW5	SW6	SW7	SW8
Default	ing	ing	ing	ing
400	mati	ing	ing	ing
800	ing	mati	ing	ing
1600	mati	mati	ing	ing
3200	ing	ing	mati	ing
6400	mati	ing	mati	ing
12800	ing	mati	mati	ing
25600	mati	mati	mati	ing
1000	ing	ing	ing	mati
2000	mati	ing	ing	mati
4000	ing	mati	ing	mati
5000	mati	mati	ing	mati
8000	ing	ing	mati	mati
10000	mati	ing	mati	mati
20000	ing	mati	mati	mati
25000	mati	mati	mati	mati
